文章出处:河南振翔耐火材料有限公司 │ 发表时间:2023-03-30
01.前言概述
高铝砖主要由铝土矿熟料等材料制成,经高温混合、成型、干燥、烧结。高铝砖的氧化铝含量因比例而异。一般含量稳定在48%-80%,氧化铝含量可达90%,耐火温度可达到1770℃。
02.高铝砖三个级别
一级高铝砖:AL2O3含量大于75%;
二级高铝砖:AL2O3含量65%~70%;
三级高铝砖:AL2O3含量55%~60%;
03.原材料的组成
采用高铝矿石先选矿提纯,再经过竖窑或回转窑高温煅烧,形成高铝矾土熟料,需要达到一定的气孔率,吸水率与体积密度,经过分级挑选后,铝含量达到55%以上才能用做高铝砖的原材料。
04.铝矾土原料处理流程
1、破碎 ;
2、筛分;
3、颗粒料分级和除铁;
4、同级别熟料分级备用;
05.高铝砖原料采购标准
Sk35/48%高铝砖:原料采用60%高铝矾土熟料,铁含量3.0%以内;
Sk36/55%高铝砖:原料采用65%高铝矾土熟料,铁含量2.5%以内;
Sk37/65%高铝砖:原料采用75%高铝矾土熟料,铁含量2.2%以内;
Sk38/75%高铝砖:原料采用85%高铝矾土熟料,铁含量2.0%以内;
Sk40/80%高铝砖:原料采用88%高铝矾土熟料,铁含量1.5%以内;
06.高铝砖的加工过程
原料--破碎--混料--成型--干燥--煅烧--成品--检测--包装。

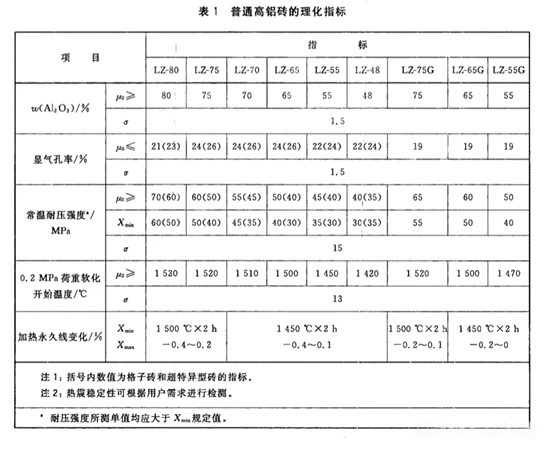

07.高铝砖的特点
1、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高,达1750~1790℃,属于高级耐火材料。
2、荷重软化温度
高铝砖的荷重软化温度在 1420~1520°C 。其中AL2O3含量增加,荷软温度提高。因为高铝砖中Al2O3含量高,杂质量少,形成易熔的玻璃相少,所以荷重软化温度较高。
3、抗渣性
高铝砖中Al2O3较多,接近于中性耐火材料,能抵抗酸性渣和碱性渣的侵蚀,由于其中含有SiO2,所以抗碱性渣的能力比抗酸性渣的能力弱些。AL2O3含量增加,杂质减少,抗渣性增强。
08.高铝砖的应用领域
1、钢铁制造业:高炉、热风炉、电炉、钢包、中间包、加热炉、精炼炉、加热炉、退火炉、冲天炉;
2、有色金属工业:冶炼炉、精炼炉、反射炉、转炉;
3、建材行业:水泥窑、玻璃窑、陶瓷窑、石灰窑、窑车、隧道窑;
4、能源与焚烧:焦炉、循环流化床锅炉、炭素焙烧炉、焚烧炉。
